「セラクリーンUFOシリーズ」取付実例
03「駅前複合商業施設、脱臭対策」
静岡県浜松市、JR浜松駅前にある「アクトシティ浜松」様の臭気脱臭対策（室内に取り込む外気の脱臭対策）です。
外気を室内に取り込む時に脱臭する設備です。給気の風量が多い＝セラミックス充填部分は断面積が広い、そして臭気が弱い＝奥行きが薄くなる、このような条件ですと脱臭設備は広く薄い設備設計になります。
今回は脱臭設備を設置する空間に制約があり、少し特殊な設備設計になりました。
施工前後のイメージ図。

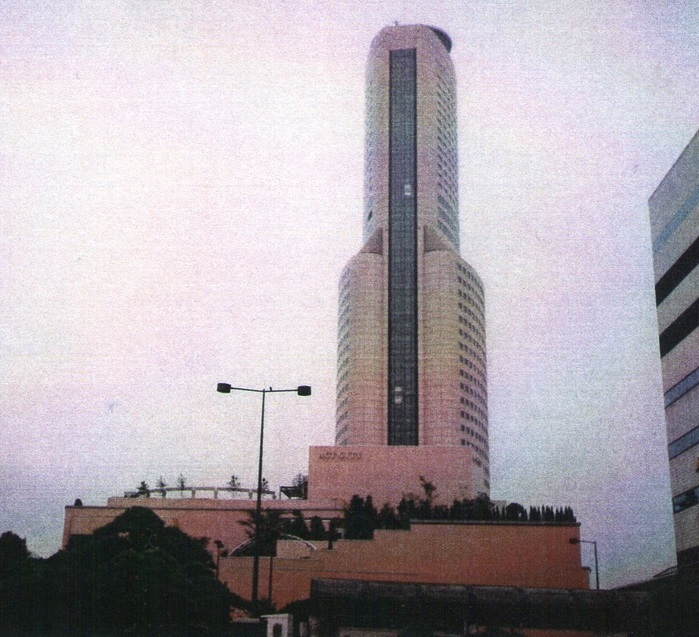

アクトシティ浜松。

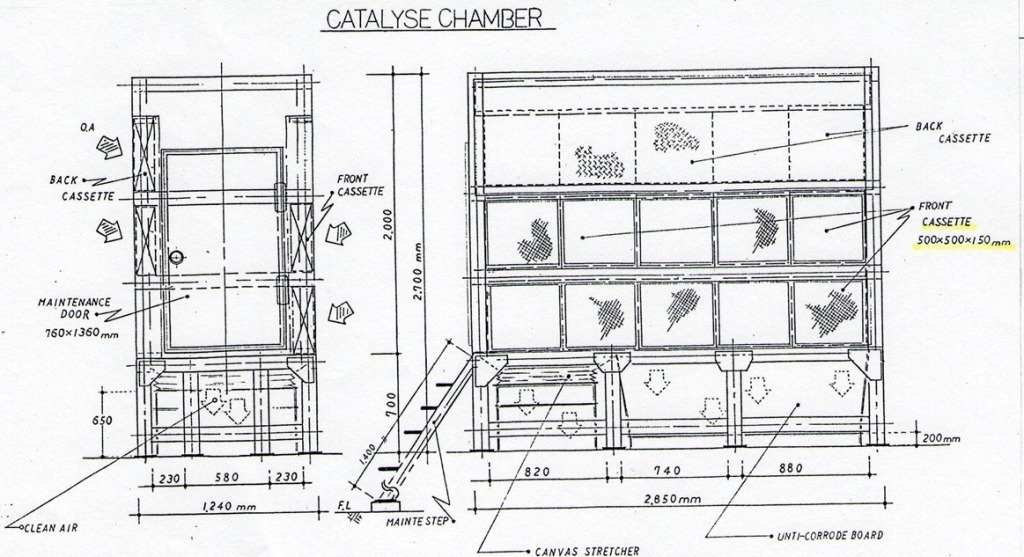

設備図面、左：側面図。右：正面図。
設置空間の制約により独特な設計となりました。
外気は左右から取り込まれる、その時にセラミックス（UFOカセット）を通過・脱臭されて中央へ、中央で下に向かい下部から屋内へ流れる。
このように設置空間に制約がある時でも設計を柔軟に変更して対処できます。

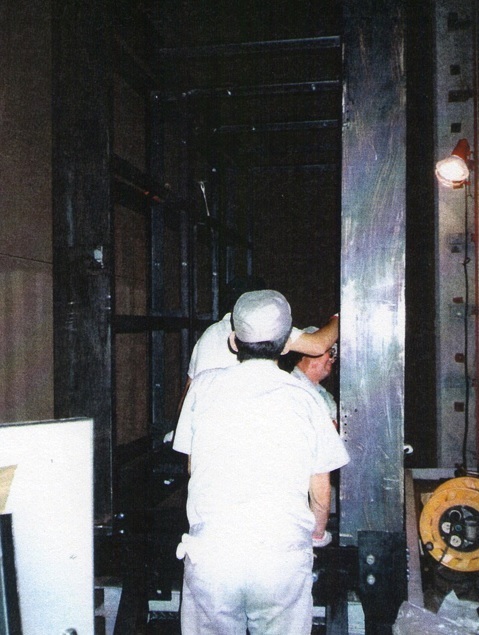

脱臭チャンバー、組み立て作業中。
脱臭チャンバー本体が完成、UFOカセットを充填する。

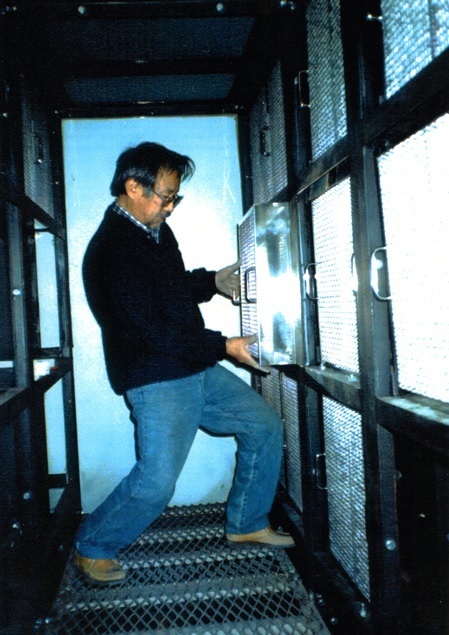

セラミックスの出し入れ・メンテナンス・清掃が容易となる”カセット方式”を採用。
セラミックスの出し入れ・メンテナンス・清掃が容易となる”カセット方式”を採用。

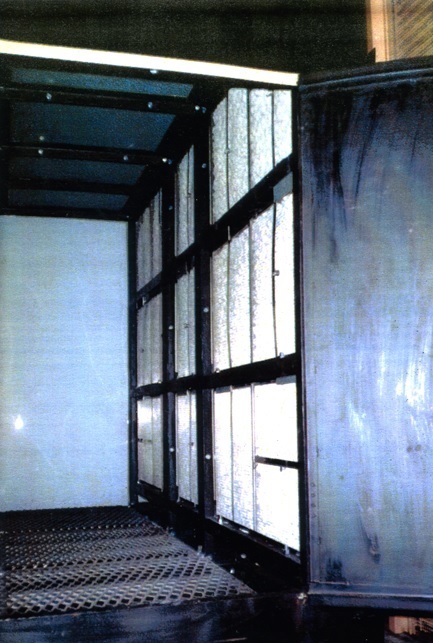

脱臭チャンバー内部の右側を見る、左側も同様。
セラミックスを通り抜けて脱臭・浄化された外気は下部のグレーチングを通り抜けて室内へ流入する。
セラミックスを通り抜けて脱臭・浄化された外気は下部のグレーチングを通り抜けて室内へ流入する。

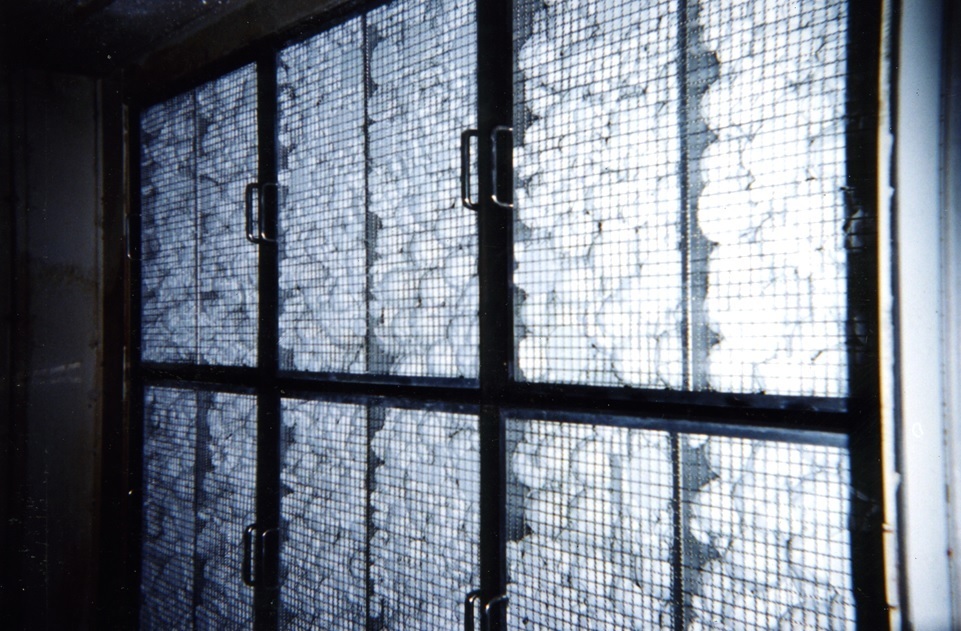

セラクリーンUFOカセット、拡大。
