セラブロック脱臭装置の天井吊り下げ設置実例です。

セラブロック取付実例
01「屋内・天井吊り下げ設置」

 埼玉県鴻巣市内にある某ショッピングプラザの調理臭気対策として導入した事例です。

 セラブロックのチャンバー(収納容器)を天井から吊下げたダクトの途中に追加しました。施工前後のイメージ図と写真を御覧下さい、既設のダクトの一部を改修してセラブロックを導入するとどのようになるだろうか? という事を一目でご理解いただけるでしょう。

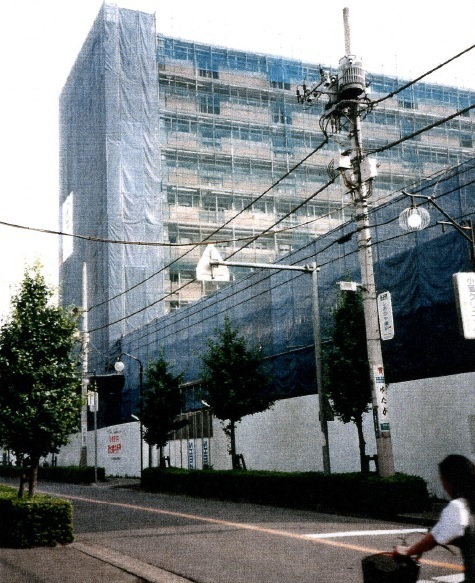

施工現場の外観。
新築のショッピングセンター(写真下部に建設中)の飲食店が排出する調理臭気脱臭対策。
奥でもマンションが建設中、住宅に隣接しているので臭気対策・環境対策は必須!

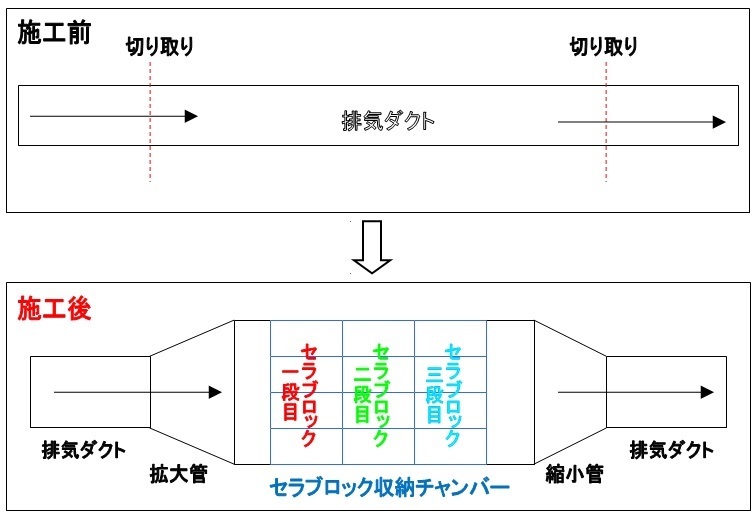

施工前後のイメージ図。

 既設ダクトの一部を切り取り、セラブロックチャンバーを取り付けます。セラブロックの使用に最適な風速になるようにチャンバー前の拡大管で広げてチャンバーの断面積と風速を調整します。

施工中の写真と解説。

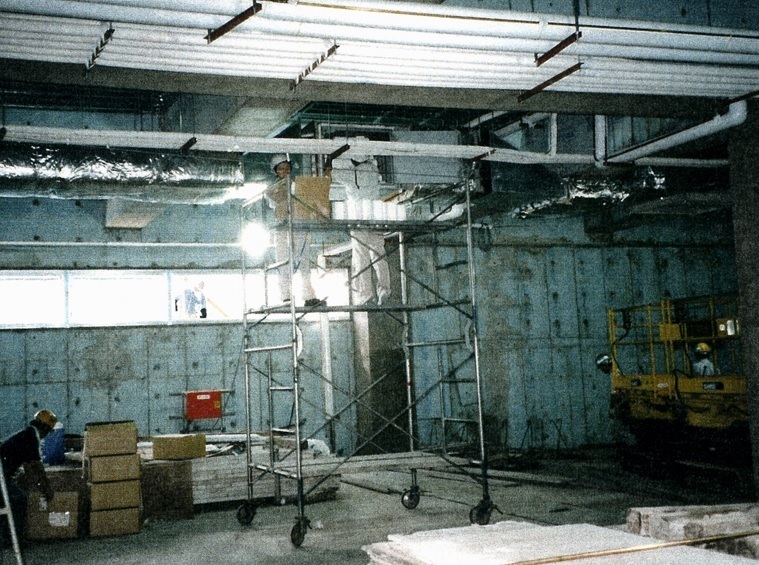

ダクトを切り取った空間にセラブロックチャンバーを取付中。

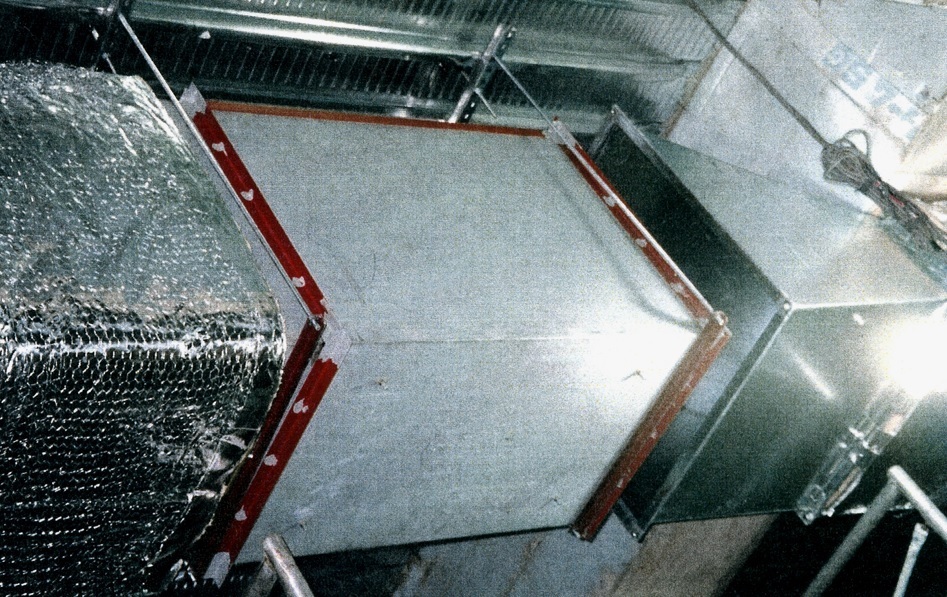

セラブロックチャンバー取付終了。チャンバー内部にセラブロックの充填作業中。

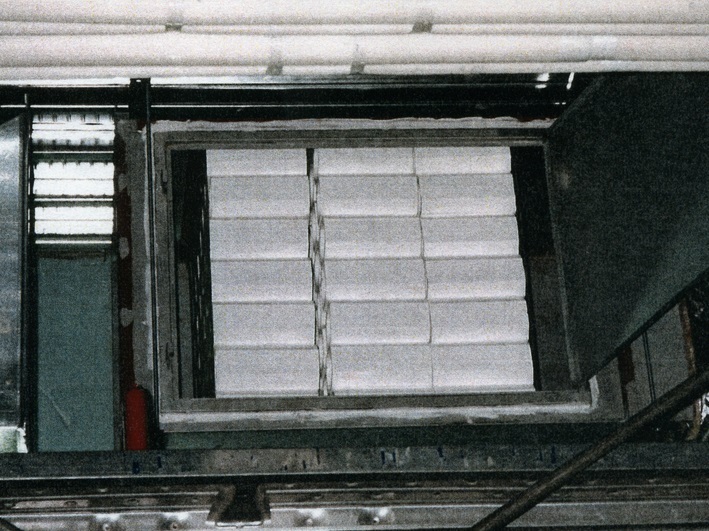

充填扉から内部のセラブロックを見る。
